ElectraТемно-серый

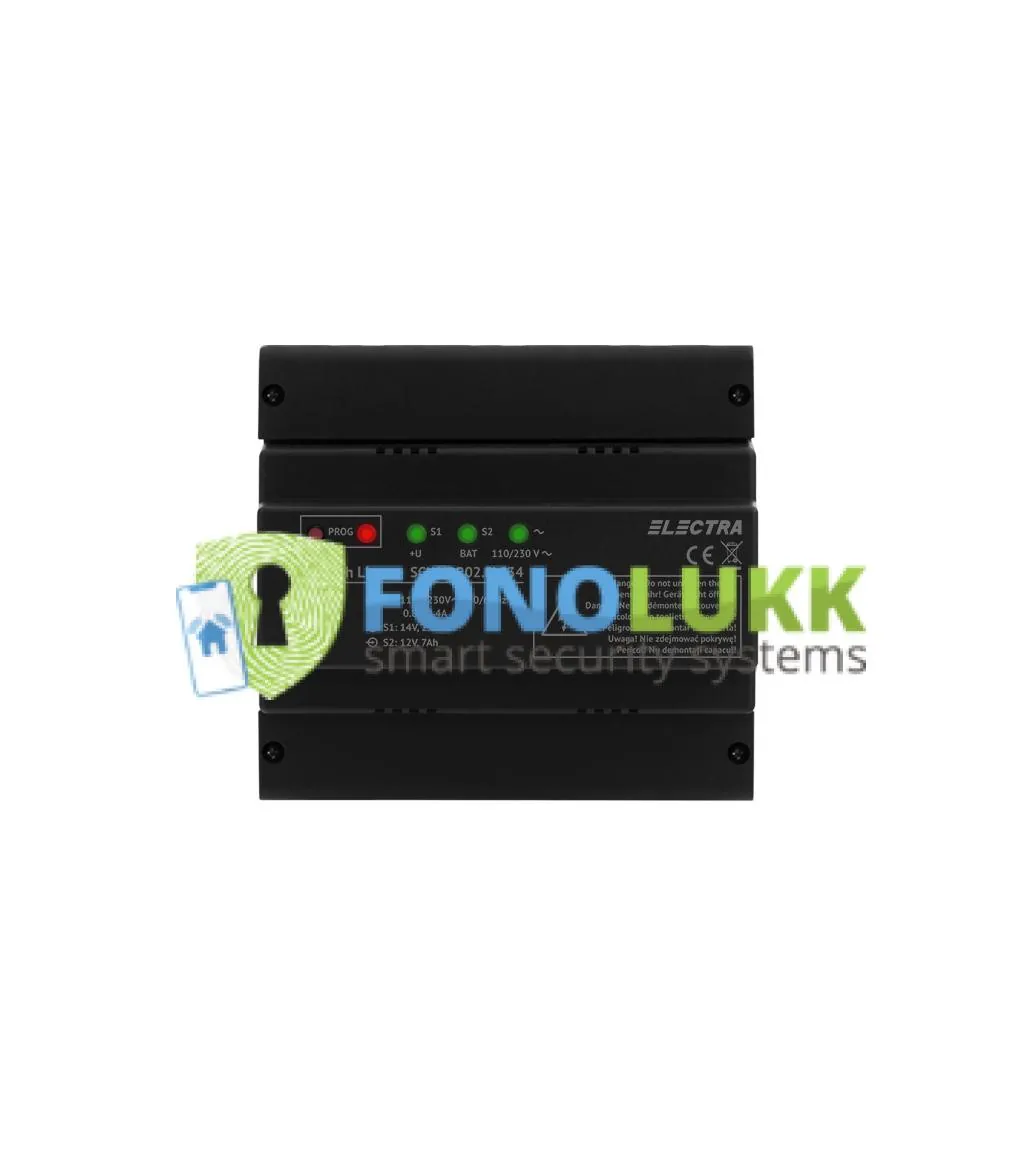

Ядро системы видеодомофона
Центральный блок питания является важным элементом для любой установки сенсорной линии. Благодаря своим конструктивным и функциональным особенностям, видео центральный блок играет решающую роль в соединении, программировании и функционировании всех элементов системы видеодомофона:
Питание всей установки: 13,5 в/ 2 ад.с.
Прямое подключение для 3 квартир (3 семьи)
Отдельные соединения для нескольких типов замков и кнопки выхода.
Отдельные соединения для дополнительной внешней видеокамеры.
Отдельные соединения для вспомогательной команды: автоматические ворота, гаражные ворота, система освещения.
Возможность подключения видеомагнитофона (DVR).
Постоянная диагностика функционирования системы и различная световая сигнализация.
Защита от короткого замыкания для всех подключенных продуктов.
Ввод в программную модель параметров установки.
Видео-центральный блок с 3 выходами используется для 2 и 3 семейных домов.
Негорючий корпус / крепление на DIN-рейке
Будучи продуктом, подключенным непосредственно к электрической сети, центральный блок питания производится в соответствии с международными стандартами электробезопасности, совместимости и воспламеняемости. Поэтому корпус впрыскивается в огнестойкий ABS, что обеспечивает полную противопожарную защиту, в то время как печатная плата сертифицирована UL.
Монтаж может производиться на DIN-рейку или на поверхность.
Функции, сигнализация и типы соединений
Основные функции центрального блока питания видео с 3 выходами заключаются в следующем:
Питание осуществляется от видеодомофонной системы со стабилизированным напряжением 13,5 в/ 2 ад.с.
Ввод в программную модель системы видеодомофона: адреса терминалов, адреса панелей и настройки.
Установка времени для команды открытия замка между 1-10 сек.
Световая сигнализация для:
Наличие напряжения сети-110-230 ва.В., 50/60 Гц зеленый светодиод
Наличие стабилизированного напряжения-13,5 в / 2 ад.c. – зеленый светодиод
Наличие и сигнализация исправного функционирования аккумулятора-зеленый светодиод
Вход в режим программирования-красный светодиод
Диагностика и световая сигнализация функционального состояния.
Видео-центральный блок питания с 3 выходами оснащен прямыми соединениями для:
Мощность питающей сети: 110-230 ва.с., 50-60 Гц
Наружная панель
3 клеммы-OUT1, OUT2, OUT3. Поэтому установки семейства 2 и 3 устанавливаются без дополнительной соединительной коробки.
Отдельная команда из 3-х типов замков:
Замок DC – 12 в / макс. 1 год н. э.c.по команде замка контакт реле замыкается. Для этого типа замка центральный блок обеспечивает подачу
с силой.
Замок A. C.-Макс. 24 в / макс. 5 АА.c.по команде замка контакт реле замыкается. Он требует трансформатора напряжения или независимого источника питания для замков с напряжением питания 1-5 ад.c. или 1-5 АА.с.
Электромагнитный замок-макс. 24 в / макс. 5 н. э.c. по команде блокировки или замирания напряжения источника питания (110-230 ва.В.), контакт реле размыкается. Он требует независимого источника питания.
Кнопка открытия замка, помещенная внутри защищаемой зоны (обычно для электромагнитного замка).
Аналоговая внешняя видеокамера.
Вспомогательная команда для открытия автоматических ворот, двери гаража, света или любой другой автоматики. Емкость вспомогательного реле рассчитана на операции, выполняемые при макс. 24 Vd.c. / a. C.Макс. 5 н. э.гр./ а.С.
Аккумуляторная батарея.
Защиты
Центральный блок питания видео с 3 выходами оснащен следующими типами защит:
Защита от короткого замыкания, диагностика и световая сигнализация состояния функционирования на любом выходе-панели, клеммах и замке постоянного тока.
Защита от перезаряда (мощность выше 0,75 а) и изоляция дефекта от остальной части установки – панели, клемм и замка постоянного тока.
Защита от перегрузки батареи (мощность выше 0,4 ад.с.)
Защита от обратной полярности подключения аккумулятора.
