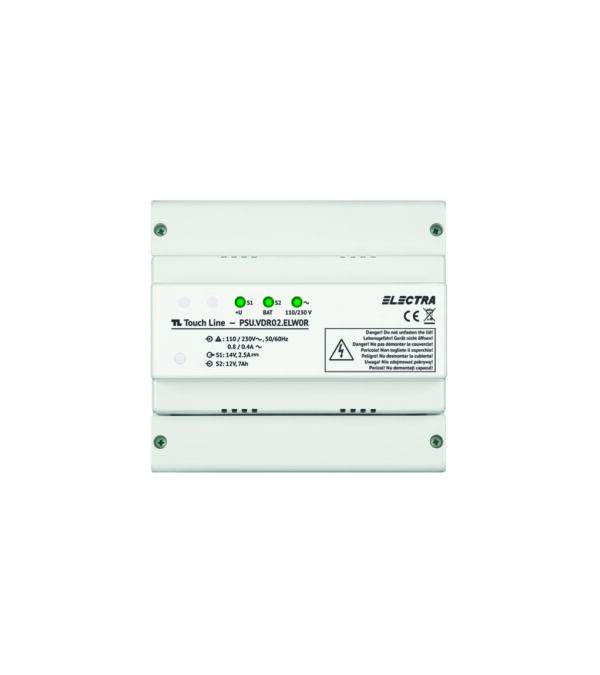

Дополнительный источник питания для дальних расстояний
Видеомагнитофон используется для дополнительного питания установок с большими расстояниями между соединительными кабелями.
Негорючий корпус / крепление на DIN-рейке
Будучи продуктом, подключенным непосредственно к электросети, видеомагнитофон производится в соответствии с международными стандартами электробезопасности, совместимости и воспламеняемости. Поэтому корпус впрыскивается в огнестойкий ABS, что обеспечивает полную противопожарную защиту, в то время как печатная плата сертифицирована UL.
Монтаж может производиться на DIN-рейку или на поверхность.
Функции, сигнализация и типы соединений
Основными функциями видео источника питания являются следующие:
Питание от видеодомофонной системы со стабилизированным напряжением 13,5 в/ 2,5 ад.с.
Световая сигнализация для:
Наличие стабилизированного напряжения-13,5 в / 2,5 ад.c. (аудио) – зеленый светодиод
Наличие стабилизированного напряжения-13,5 в / 0,5 ад.c. (видео) – зеленый светодиод
Наличие и сигнализация исправного функционирования аккумулятора-зеленый / красный светодиод
Видео-Источник питания оснащен прямыми соединениями для:
Мощность питающей сети: 110-230 ва.с., 50-60 Гц
Главная шина системы видеодомофона
Аккумуляторная батарея.
Защиты
Видео Источник питания оснащен следующими типами защит:
Защита от короткого замыкания.
Защита от перезаряда (мощность выше 0,75 а) и изоляция дефекта от остальной части установки.
Защита от перегрузки батареи (мощность выше 0,4 ад.с.).
Защита от обратной полярности подключения аккумулятора.
Монтаж на DIN-рейку, TH 35 X 15 / 35 x 7.5; DIN 46277-3, EN50022, iec60715 стандартный или поверхностный монтаж
Разъемы RJ45 и винта
Установка с кабелями UTP cat 5e (AWG 24) или UTP cat 6e (AWG 23) на расстоянии макс. 800-2000 м от панели до последнего терминала
в установке.
Напряжение питания: 110-230 ва.с., 50-60 Гц
Рабочее напряжение: 13,5 ВД.с., 2.5 н. э.с.
Диапазон рабочих температур: 0 … +45°C
Certification
Продукт сертифицирован CE по OICPE-сертификату № 707.
Продукт содержит печатные платы, сертифицированные в соответствии со стандартом воспламеняемости UL-сертификат№. Е307311.
Продукт изготовлен в соответствии с системой менеджмента качества ISO 9001: 2008 и системой экологического менеджмента ISO 14001:2009, сертифицированной TÜV HESSEN – сертификаты № 73 100 4856, 73 104 4856.
Additional products
В дополнение к основным элементам домофонной системы, соответственно наружной панели, клеммно-соединительной коробке и замку, центральный блок питания оснащен прямыми соединениями для других дополнительных устройств:
Аккумулятор, для безопасного питания.
Вспомогательная автоматика: автоматическое открывание ворот или гаражных ворот, включение системы наружного освещения.
Аналоговая внешняя видеокамера.
Окно выбора видео, через которое можно подключить 3 дополнительные панели или 4 дополнительные внешние видеокамеры.
